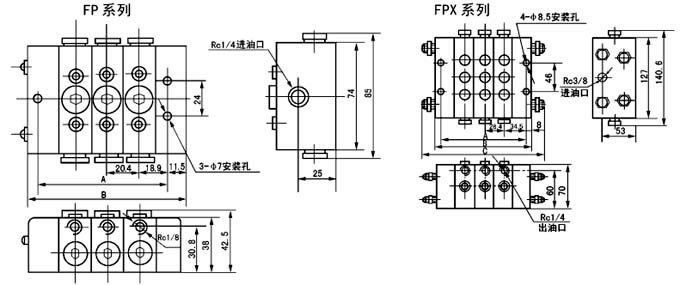

FP、FPX系列單線分配器 一、概述FP、FPX系列分配器為單線片式分配器，適用于冶金，礦山等機械設備單機干油集中潤滑系統，與單線干油泵配合，作為分配潤滑脂至潤滑點之用。該系列分配器具有結構緊湊，密封性能好，安裝方便，適用范圍廣，可根據潤滑點的不同需油量，定量，無一遺漏地向每個潤滑點補充清潔的潤滑脂。 二、技術參數 FP系列 FPX系列 閥芯系列 排量ml/每孔每次 出油口數 閥芯系列 排量ml/每孔每次 出油口數 10T 0.164 2 25T 0.41 2 10S 0.328 1 15S 0.82 1 15T 0.246 2 50T 0.82 2 15S 0.492 1 50S 13.64 1 20T 0.328 2 75T 1.23 2 20S 0.656 1 75S 2.46 1 25T 0.410 2 100T 1.64 2 25S 0.820 1 100S 3.28 1 30T 0.492 2 125T 2.05 2 30S 0.984 1 125S 4.10 1 35T 0.574 2 150T 2.46 2 35S 1.148 1 150S 4.92 1 三、外形尺寸 類別 名稱 A B 中間體個數 類別 名稱 A B 中間體個數 1 FP-3分配閥 82.1 101.6 3 1 FPX-3分配閥 125.6 141.6 3 2 FP-4分配閥 120.5 122 4 2 FPX-4分配閥 154 170 4 3 FP-5分配閥 122.9 142.4 5 3 FPX-5分配閥 187.4 198.4 5 4 FP-6分配閥 143.3 162.8 6 4 FPX-6分配閥 210.8 226.8 6 5 FP-7分配閥 1663.7 1836.2 7 5 FPX-7分配閥 239.2 255.2 7 6 FP-8分配閥 184.1 203.5 8 6 FPX-8分配閥 276.6 283.6 8 上一條 JPQ-L系列單線遞進式分配器 下一條 PSQ型片式給油器
